Виброзащита

Сферы применения

Обеспечение сохранности авиационных приборов и агрегатов при взлете и посадке.

Более 30 лет системы виброзащиты успешно применяются на космических аппаратах СССР и России.

Внедрение систем виброзащиты на железнодорожный транспорт позволяет повысить его комфортабельность.

Системы виброзащиты способны повысить время бесперебойной работы компрессорных установок и нагнетающих станций.

Защита электронного оборудования от влияния вибраций и ударов с помощью систем виброзащиты продлевает срок службы оборудования в несколько раз.

Использование систем виброзащиты при транспортировке тяжелых и крупногабаритных объектов позволяет сделать их более безопасными.

Оборудование фургонов грузовиков системами виброзащиты позволяет повысить надежность грузоперевозок и обеспечить сохранность груза.

Установка вентиляционного оборудования совместно с системами виброзащиты позволит снизить вибрации воздухопровода и уменьшить шум.


Виброизолятор (амортизатор) — это устройство, предназначенное для защиты человека, радиоэлектронной аппаратуры, хрупких грузов, фундаментов зданий, металлоконструкций и других объектов от воздействия вибрации и ударов.

Проблема защиты от вибрации и ударов существует на каждом машиностроительном предприятии, в организациях, осуществляющих грузовые и пассажирские перевозки автомобильным и ж/д транспортом, при использовании вентиляционного, холодильного, компрессорного оборудования и т.п. Везде где есть движение, вращение, соударение существует проблема с вибрацией. Её решение во многих случаях невозможно без установки защищаемого или вибрирующего объекта на виброизоляторы.

Проектирование рациональной виброизолирующей защиты заключается в выборе оптимальной конструкции виброизолятора, необходимого их количества и в расположении относительно изолируемого объекта.

Использование рациональной виброударозащитной системы продлевает срок службы защищаемого объекта в несколько раз.

Наша организация предоставляет услуги в создании систем вибро- и ударозащиты. При этом мы используем типовые решения. Однако, при необходимости, разрабатываем новые конструкции виброизоляторов.

Методы виброзащиты

Демпфирование.

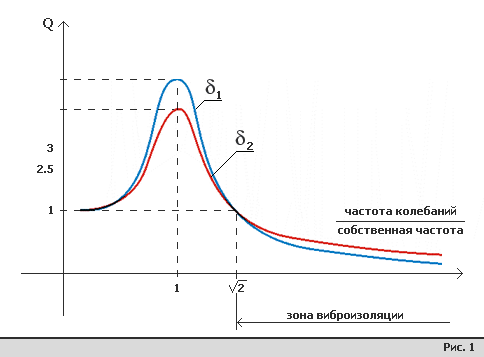

Демпфирование существенно влияет на вибрацию лишь в области резонансных частот (рисунок 1), но именно резонансные колебания представляют основную опасность. Демпфирование полезно самостоятельно и в сочетании с виброизоляцией. Нередко оно является практически единственно приемлемым методом борьбы с вибрацией.

График

Реализация этого метода заключается в установке источника колебаний (например, виброактивной машины) или защищаемого объекта (человека, радиоэлектронной аппаратуры, хрупких грузов, фундаментов зданий, металлоконструкций и др.) на демпферы. В демпферах происходит рассеяние энергии колебаний.

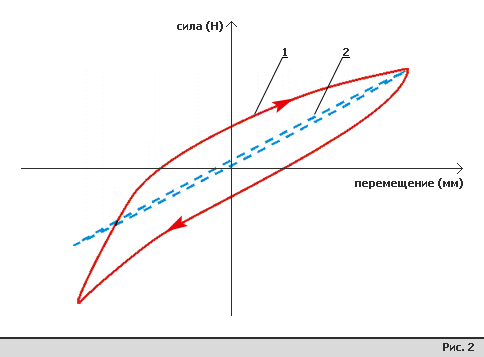

Рисунок 2 показывает этот процесс, где 1 - петля гистерезиса демпфера (тросового), 2 - петля гистерезиса обычной пружины. Петля гистерезиса показывает количество рассеянной энергии при одном цикле колебаний. Чем больше площадь петли, тем больше энергии рассеивает демпфер. Это отражается на амплитуде колебаний объекта, установленного на демпфер. Чем «толще» петля, тем меньше амплитуда колебаний.

График

Виброизоляция

Методом виброизоляции решаются две задачи:

  1. уменьшение вибрации, передаваемой источником колебаний на основание;
  2. уменьшение вибрации защищаемого объекта;

Решение обеих задач виброизоляции заключается в установке конструкций на виброизоляторы или пружины. Этот метод эффективен при частоте колебаний в несколько раз выше, чем собственная частота системы.
